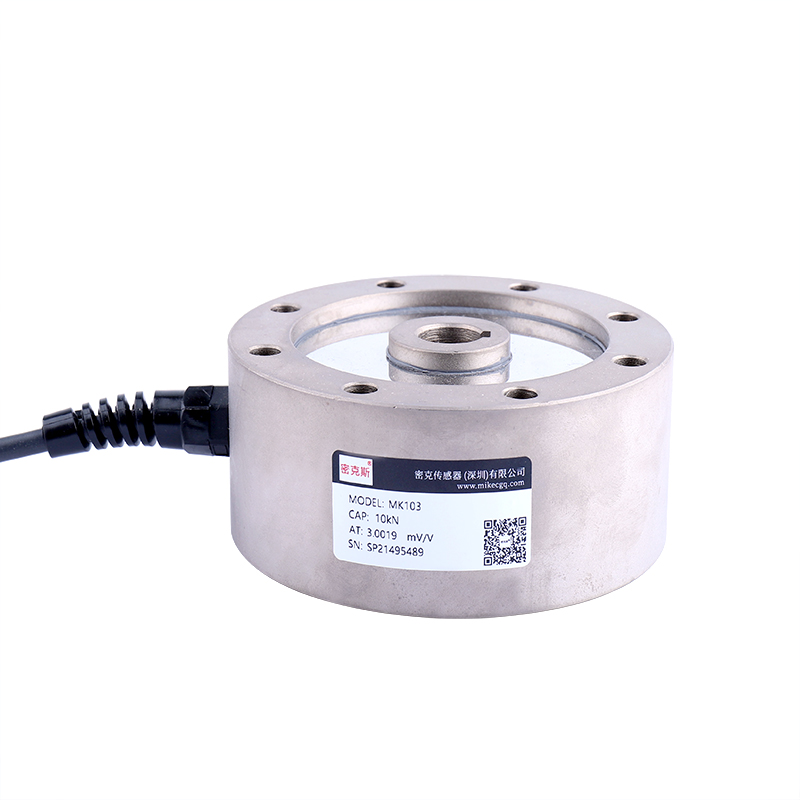

輪輻式傳感器MK103
產品特點：MK103鍵槽輪輻式測力傳感器采用低截面設計的傳感器，是為試驗機專門設計的拉壓兩用傳感器
產品用途：MK103鍵槽輪輻式測力傳感器可滿足不同精度試驗的要求，同時也可用作各種力量測量。
量程：5 kN(500kg)、10 kN(1t)、20 kN(2t)、50 kN(5t)、100 kN(10t)、200 kN(20t)、250 kN(25t)、300 kN(30t)
技術參數及外形尺寸：
序號 | 產品技術參數 | |
1 | 額定載荷 | 5 kN-300 kN |
2 | 綜合精度 | 0.05%F.S |
3 | 靈敏度 | 2.0mV/V |
4 | 蠕變 | ±0.05%F.S/30min |
5 | 零點輸出 | ±1%F.S |
6 | 輸入阻抗 | 387±10Ω |
7 | 輸出阻抗 | 350±3Ω |
8 | 絕緣阻抗 | ≥5000MΩ |
9 | 輸出溫度影響 | ＜0.03%F.S/10℃ |
10 | 零點溫度影響 | ＜0.03%F.S/10℃ |
11 | 推薦激勵電壓 | 10V(DC/AC) |
13 | 工作溫度范圍 | -20~70℃ |
14 | 安全過載 | 120％F.S |
15 | 材質 | 優質合金鋼 |
16 | 接線方式 | 紅……E+（電源正） 黑……E-（電源負） 綠……S+（信號正） 白……S-（信號負） |

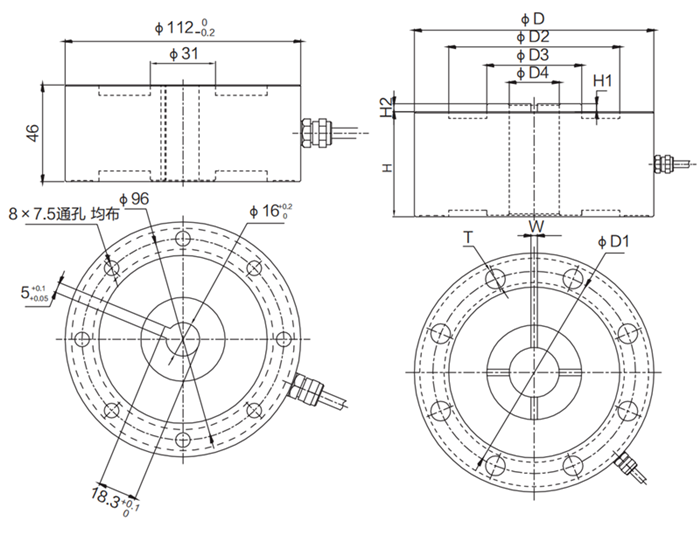

量程（t） | D | D1 | D2 | D3 | D4 | H | H1 | H2 | W | T |
5t-10t | ?130 | ?105 | ?84 | ?48 | ?32 | 55 | 6 | 6 | 4×5 | 8×Φ14 |
20t-30t | ?182 | ?154 | ?130 | ?72 | ?39 | 80 | 6 | 6 | 4×5 | 8×Φ15 |
密克傳感器（深圳）有限公司是傳感器源頭生產廠家，致力于測力傳感器的研發生產。產品達百余種，廣泛應用于各種工業自動化、機器人、化工、食品、冶金以及醫療等新型和智能化高端領域。按結構分有輪輻式傳感器，S型傳感器，波紋管傳感器，法蘭盤傳感器，柱式傳感器，扭矩傳感器，平行梁傳感器，拉力傳感器等等，按功能應用場景分有試驗機專用傳感器，攪拌站傳感器，稱重傳感器，包裝機傳感器，壓裝機傳感器，價格美麗，可定制。
密克斯生產的MK103鍵槽輪輻式測力傳感器可滿足不同精度試驗的要求，同時也可用作各種力量測量。
